DSC測試環氧樹脂復合料的玻璃化轉變溫度

玻璃化轉變溫度是環氧樹脂復合料的一個重要物理參數，通過測定Tg，可以評估環氧樹脂復合料的熱穩定性和機械性能，如硬度、韌性和彈性。本實驗旨在通過匯誠儀器的差示掃描量熱儀DSC-600S，依據國家標準GB/T 15022.2~5，測定環氧樹脂復合料樣塊的玻璃化轉變溫度（Tg），以評估材料的熱性能和應用范圍。

差示掃描量熱法（DSC）是一種熱分析技術，用于測定材料在加熱或冷卻過程中的能量變化。在DSC曲線上，玻璃化轉變表現為基線的一個階躍變化，通常伴隨有熱容的變化。通過分析DSC曲線，可以準確測定材料的玻璃化轉變溫度。

首先將環氧樹脂復合料樣塊研磨成細粉，取適量樣品壓制成片，置于坩堝內，并取一空坩堝做參照組。實驗過程中通入氮氣保護，根據GC/T15022.2~標準，設定實驗條件，加熱速率為10℃/min。啟動匯誠儀器的差示掃描量熱儀DSC-600S，儀器自動記錄樣品在加熱過程中的熱流變化，并生成如下的DSC曲線實測圖譜。

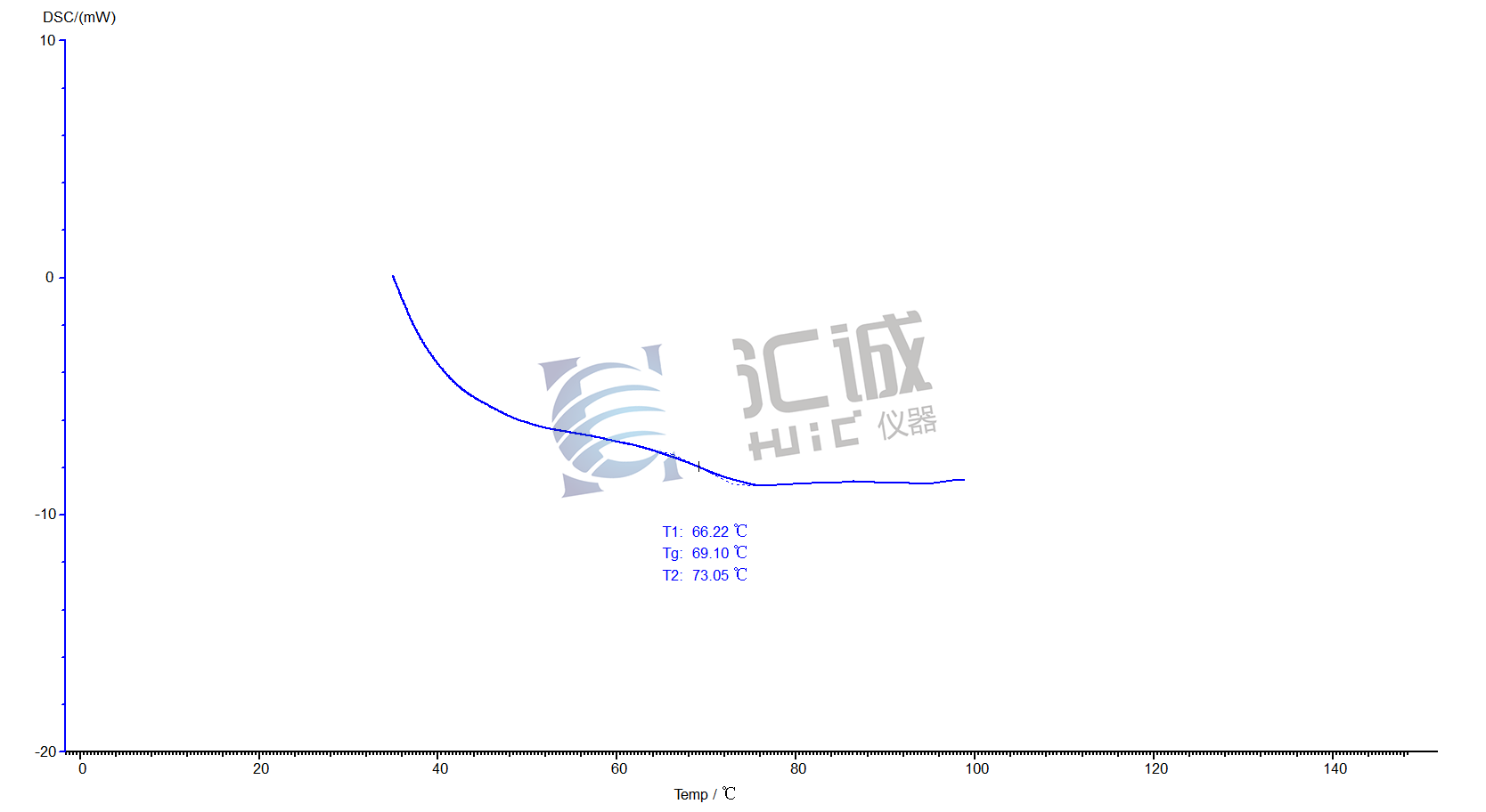

從DSC的測試結果顯示，樣1的Tg玻璃化溫度是69.10℃。

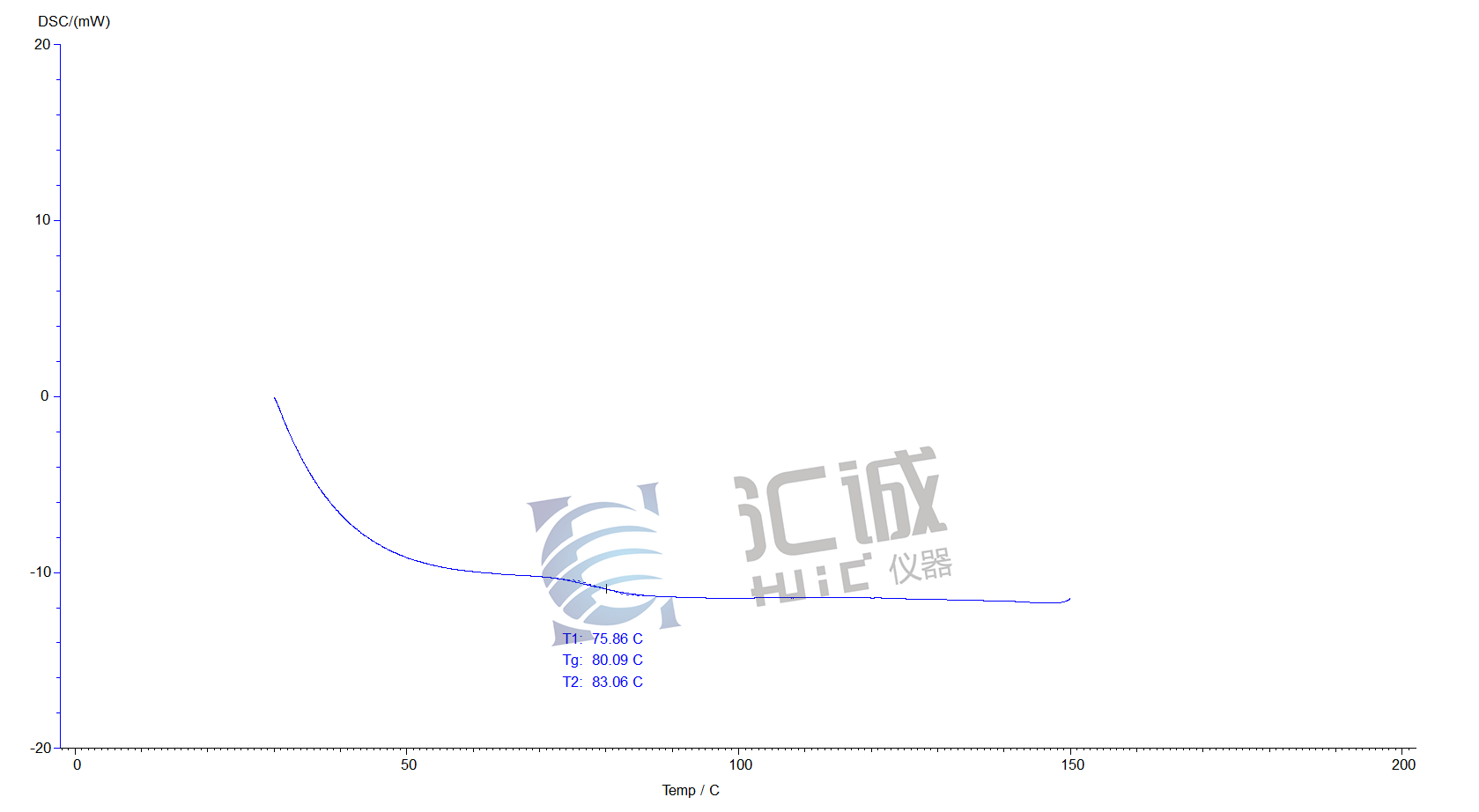

從DSC的測試結果顯示，樣6的Tg玻璃化溫度是80.09℃。

綜上所述，匯誠儀器的DSC-600S測試環氧樹脂復合料的玻璃化轉變溫度對于其在各個領域的應用至關重要，不僅影響材料的加工和使用性能，還關系到材料的長期穩定性和可靠性。
