熱線法導熱系數測試儀都有哪些系統組合而成的？

發表時間：2020-07-10
來源：本站
人氣：1094

熱線法導熱系數測試儀采用瞬態熱線法，平行線法，主要測量固態和粉狀材料在不同溫度下導熱系數、導溫系數（熱擴散系數）和比熱容。具有高精度、高分辨率、高復現性等特點。由計算機控制進行自動測量。廣泛適用于研究院校、質檢、廠礦等部門對材料的導熱系數測量。

熱線法導熱系數測試儀用于測試定形隔熱耐火制品，粉狀料等材料的導熱系數。非金屬固體材料導熱系數，儀器參考標準：GB5990-86《定形隔熱耐火制品導熱系數試驗方法(熱線法)》。GB/T10297-1998《非金屬固體材料導熱系數的測定(熱線法)》，GB/T17106-1997《熱耐材料導熱系數試驗方法(平行熱線法)》。該儀器集交叉熱線和平行熱線于一體，合理的設計，由計算機實現全自動測試。

熱線法導熱系數測試儀的系統組成：
1、熱面加熱器，高精度程控表控溫，波動小于0.2度，熱面測溫分辯率0.01℃。
2、冷面采用恒溫水槽控溫，波動小于0.05度，冷面測溫分辨率0.01℃。
3、熱流傳感器采用進口傳感器，分辯率0.01W/M2Uv，顯示表采用高精度數顯毫伏表，分辯0.1UV。
4、真空系統，保證測試環境不受外界影響。
5、計算公式：λ=（W×H）/（△T×S）
λ：導熱系數；W：熱流量；△T：試樣兩面溫差；S：試樣面積。

熱線法導熱系數測試儀的儀器特點：
1、微機自動控制系統：計算機輸出信號經I/O和D/A轉換控制相應執行元件，實現控溫、計算、溫度采集、可打印測試報告、顯示過程曲線等功能。人機對話窗口顯示各面溫度值，并具備自診斷功能。
2、計量加熱單元：采用鋁板作為加熱面板，因其具有高導熱性能，使加熱板面溫度更均勻、熱慣性小，這樣使測量結果更精確。
3、冷板單元：采用半導體分別控制兩個冷板的溫度，冷板微機自動控制，半導體有利于控制兩側的溫差趨于相同。
4、防護單元：采用與計量加熱單元相同的面板材料，精確控制隔縫兩側的溫差，降低測試誤差。
5、外防護單元：采用軟木制成的防護套作為外防護單元，使實驗環境條件更穩定，有利于提高測試精度。

6、測量系統：采用穩定性更高的美國達拉斯18B20數字式溫度傳感器和高精度直流功率傳感器，使數據采集結果更準確。

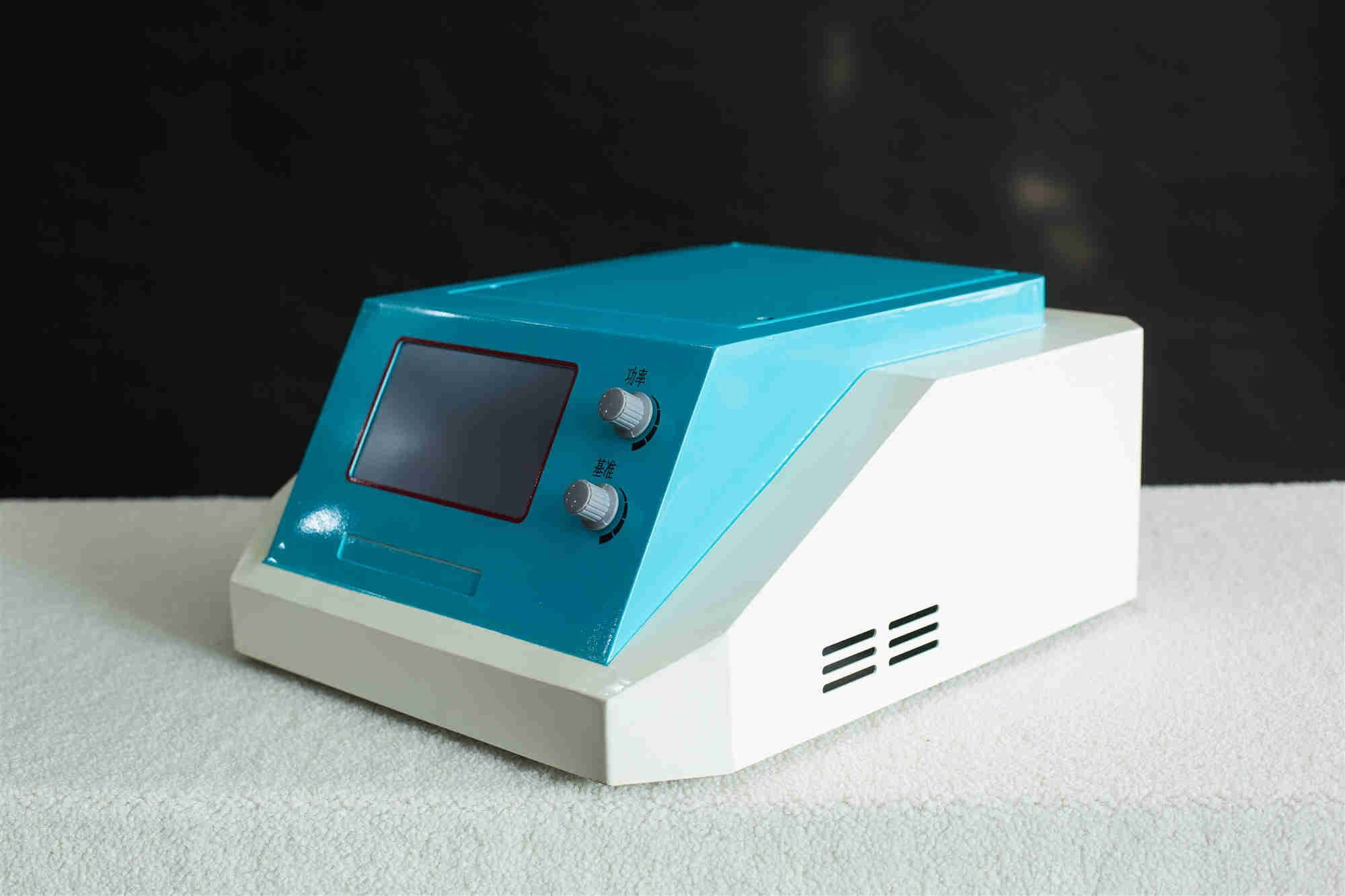

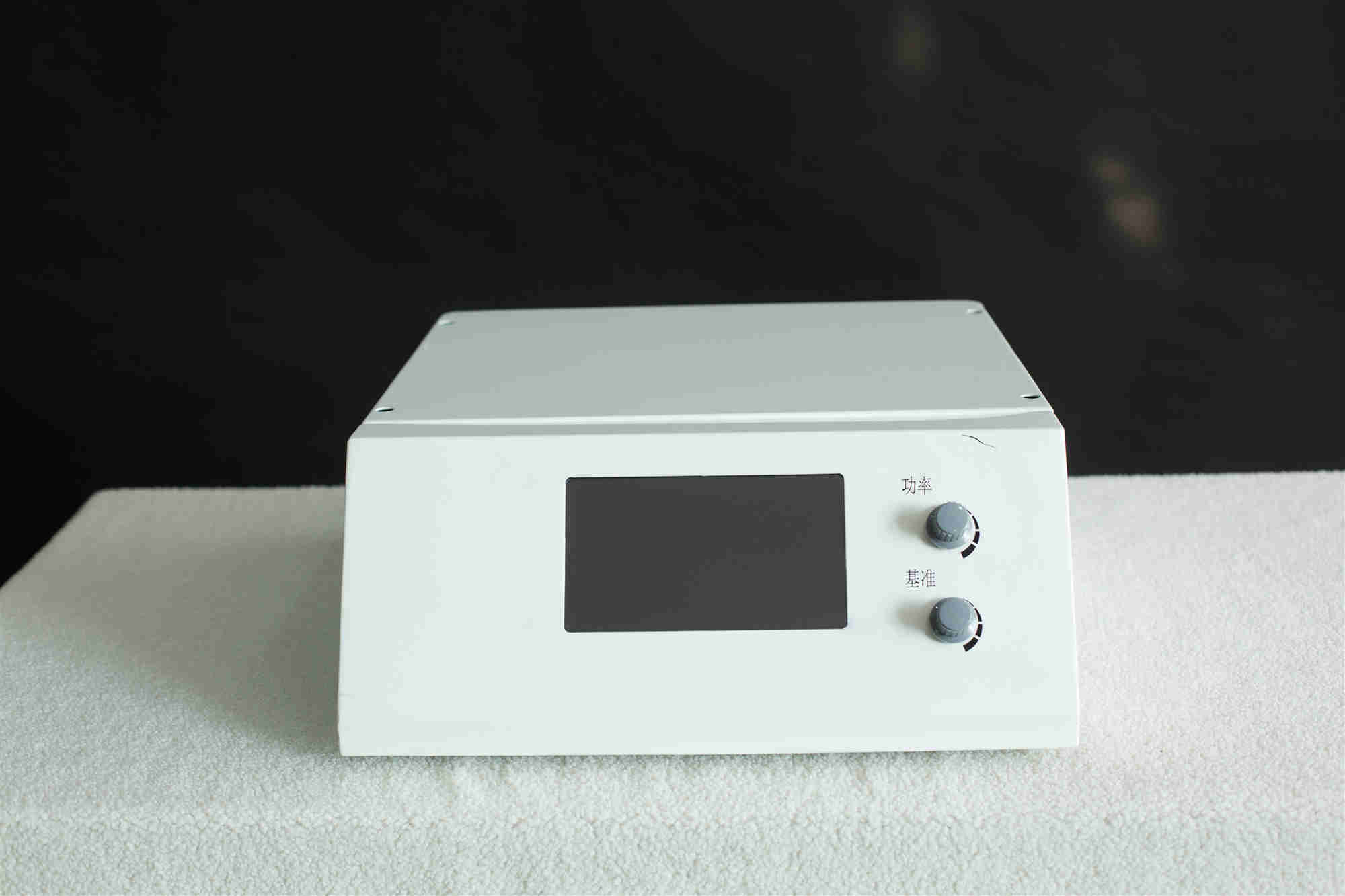

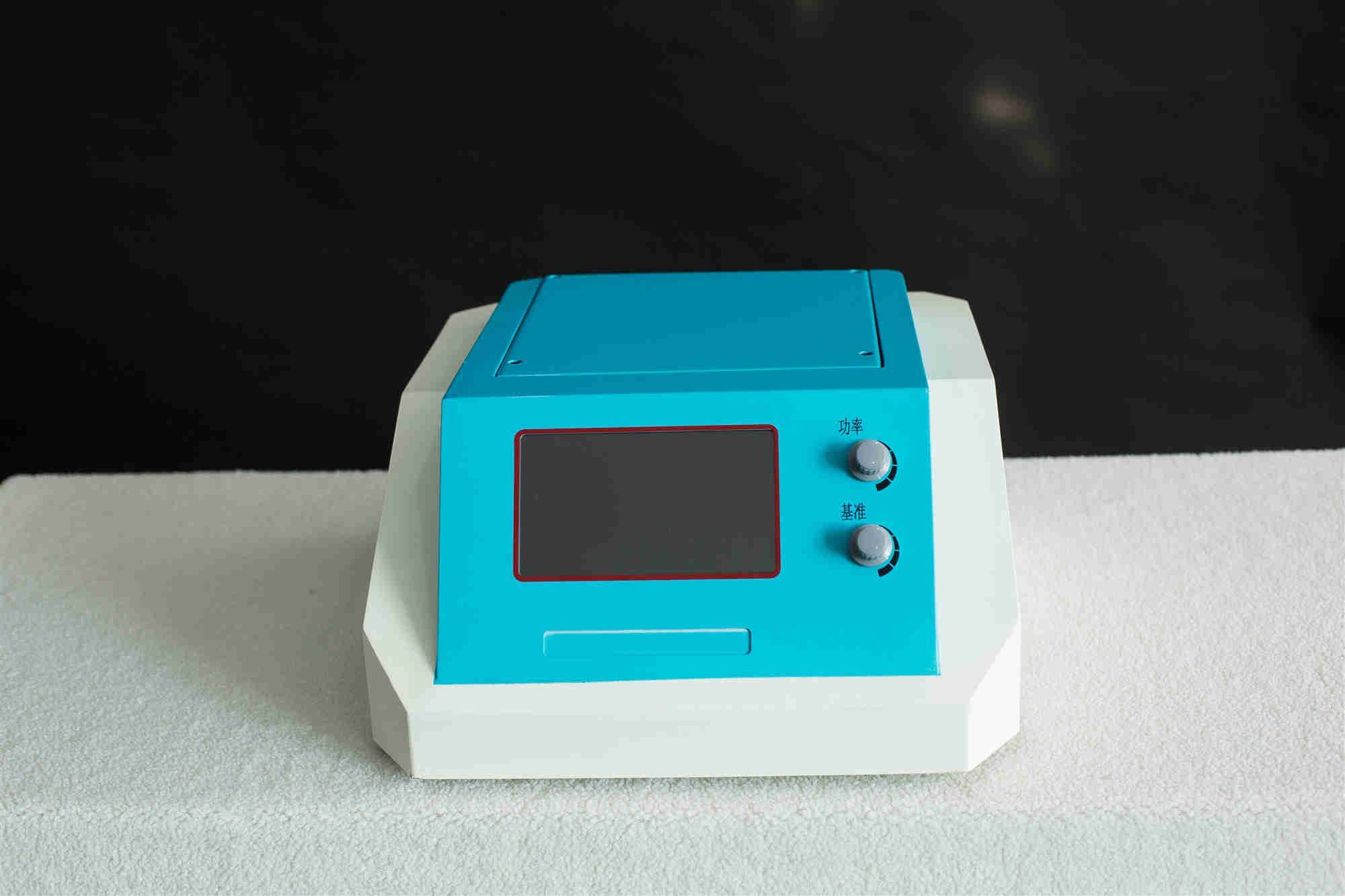

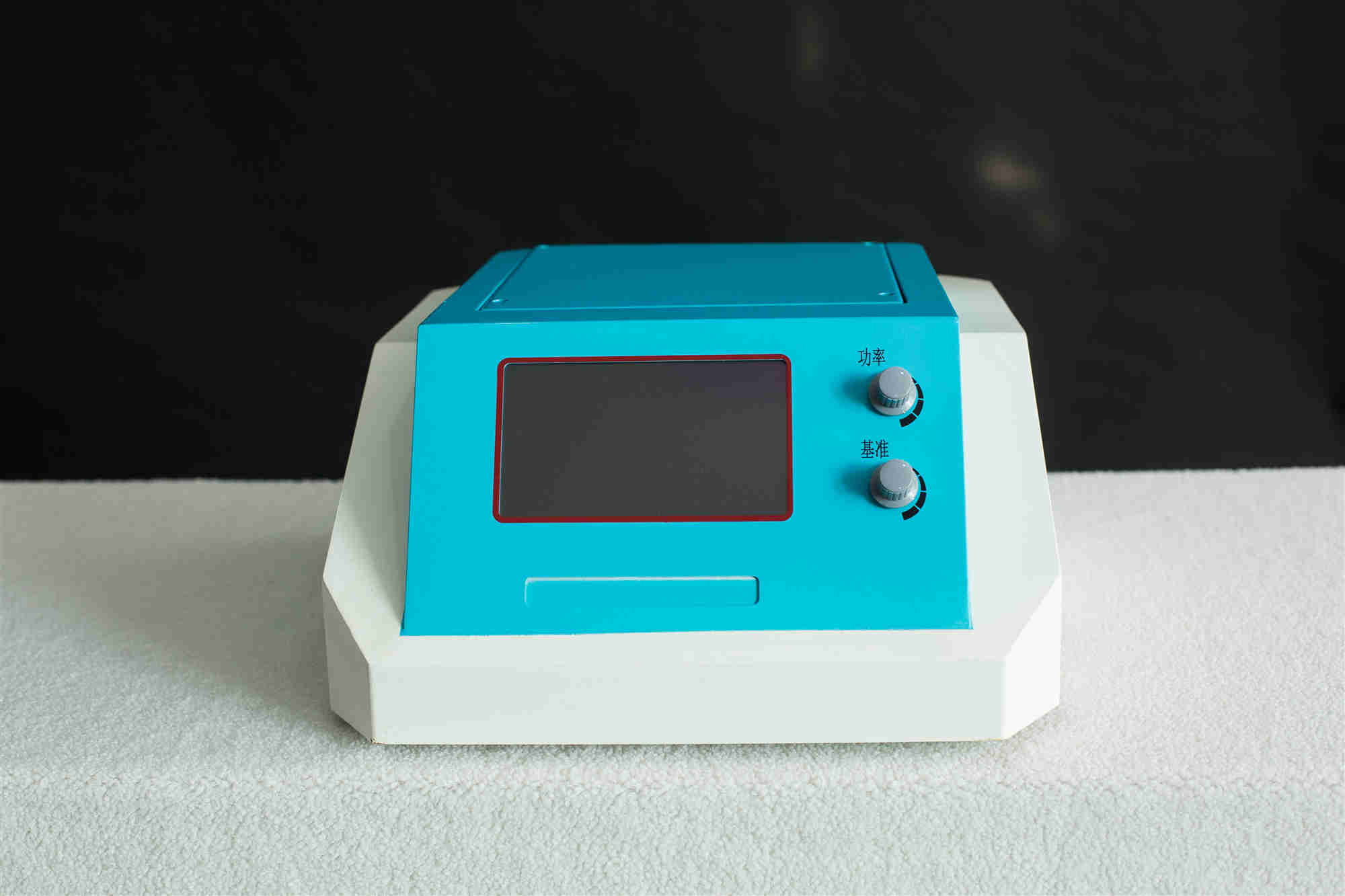

導熱系數測試儀
